【图】磁致伸缩位移传感器电路图及相关说明

发布时间:2022-02-15  阅读数: 11819

    磁致伸缩位移传感器在工业工程中主要用于机械制造、化工、饮食等企业的生产过程中进行监控、定位、预置和位移测量等。磁致伸缩位移传感器有模拟磁致位移传感器和数字磁致伸缩位移传感器,其中后者相较于前者有效的提高了传感器的线性、精度和抗干扰的能力,简化模拟电路调试过程。数字磁致伸缩位移传感器电路图如下:

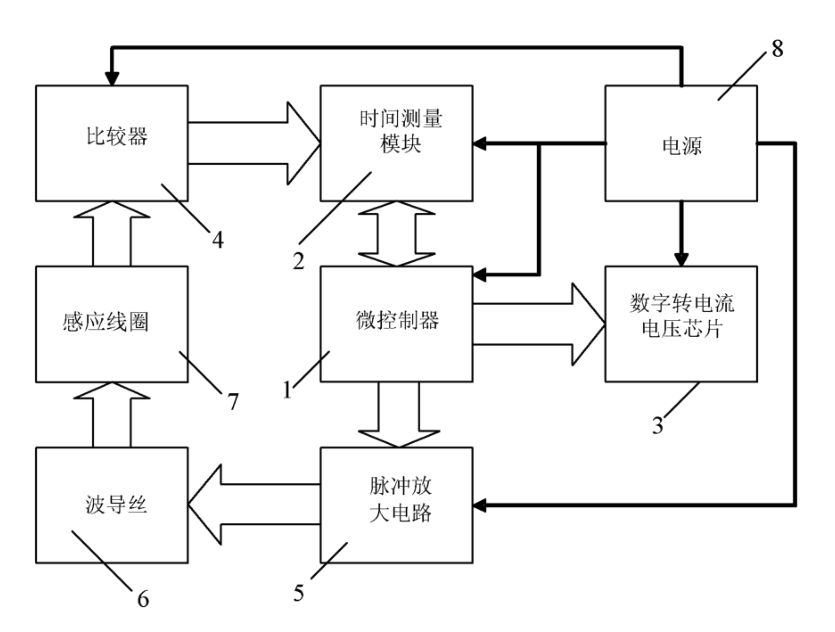

    磁致伸缩位移传感器电路图

                                                                  磁致伸缩位移传感器电路图

    如上图所示,明数字磁致伸缩位移传感器电路包括微控制器1、时间测量模块2、数字转电流电压芯片3、比较器4、脉冲放大电路5、波导丝6、感应线圈7、电源8,时间测量模块2、数字转电流电压芯片3、脉冲放大电路5、电源8都与微控制器1连接,电源8还与时间测量模块2、数字转电流电压芯片3连接,时间测量模块2还与比较器4连接,脉冲放大电路5还与波导丝6连接,感应线圈7与比较器4、波导丝6连接。
