磁致伸缩位移传感器SSI通讯信号详解

发布时间:2022-03-01  阅读数: 1175

    Synchronous Serial Interface(同步串行接口)同步串行信号磁致伸缩位移传感器,是由两组RS422差分信号组成,一组由接收信号端控制器发送开始-中断的时钟脉冲,触发编码器设备返回另一组数据信号,每一个时钟周期对应一位数据,在接收端控制器中“同步”读取,SS信号传输精细,抗干扰能力较强,适合长距离传输。

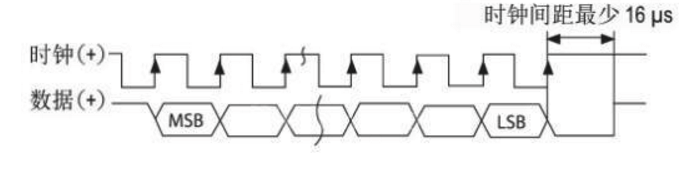

    磁致伸缩位移传感器R系列SSI信号时序图如下:

    磁致伸缩位移传感器R系列SSI信号时序图

    磁致伸缩位移传感器SSI信号在所有磁致伸缩传感器中的可选项丰富,分辨率高达0.5um,客户实际应用不同提供不同的选择。

    以R系列SS位移传感器为例,向大家着重介绍传感器4种不同的运行模式:

    -异步模式

    -同步1模式

    -同步2模式

    -同步3模式

    说明:对于SSI信号的位移传感器,位置信号与控制器的通信使用的始终都是同步串行信号。我们这里讨论的异步模式、同步模式指的是位移传感器的测量周期与上位机的询问周期是否同步。
