磁致伸缩位移传感器原理（示意图）

磁致伸缩位移传感器的特点是决对式位置测量、非接触式测量（无磨损）、支持多位置测量及具备高IP等级等。

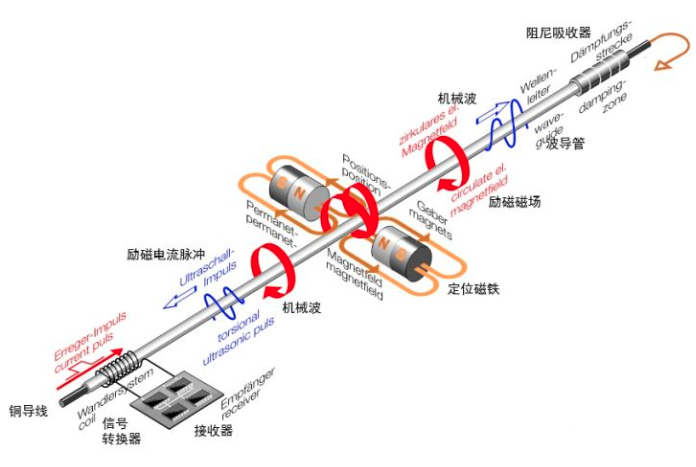

磁致伸缩位移传感器原理及示意图如下：

1、在磁铁的磁场作用下，波导管产生形变。

2、电流脉冲通过波导管产生磁场，这个固定磁场与磁体的磁场相交叠加。

3、叠加处产生一个超音速机械波，机械波沿着波导管向两个方向传播。一部分机械波被阻尼部件吸收，另一部分进入转换器系统形成脉冲信号（起停脉冲）。

4、起停脉冲之间的时间差经换算转换成磁块在波导管上的距离值，从而得出当前的位置值。
