磁致伸缩位移传感器液压油缸安装尺寸图

发布时间:2022-10-11  阅读数: 11484

  磁致伸缩位移传感器液压油缸安装尺寸图如下:

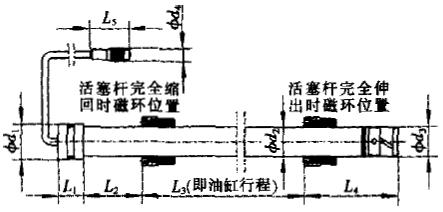

    磁致伸缩位移传感器液压油缸安装尺寸图

    磁致伸缩位移传感器液压油缸安装说明:

    图中φd1即为磁致伸缩位移传感器的密封段安装直径,由于此处承受油缸下腔液体压力,所以与缸底的配合公差应采用H7/f7,在此段轴向位置安装有材质为丁晴橡胶的0形密封圈和材质为聚四氟乙烯的承托环。L2段长度即为密封段右端面到磁环左端面的距离,为了避免活塞杆在缩回过程中接触缸底时由千冲击损坏磁环,因此在设计过程中应该让磁环左端面进入到活塞杆端面2mm,这样即可保证在活塞杆缩回过程中活塞杆端面先接触缸底 端面,保护了磁环。L3段长度即在活塞杆的伸出和缩回时的实时长度,也就是磁致伸缩位移传感器的监测目标,即油缸行程。L4段长度和传感器本身有关,不同类型的传感器有不同的数值。d3是活塞杆的细长深孔直径,通常给出正公差0.5mm,以保证深孔内壁和传感器表面发生刮碰。
